GW621多功能脉冲表

更新:2014-12-9 15:50:07      点击:
  • 面框尺寸: 160 x 80 mm
  • 显示器: 4位LED,红色,字高20.3mm
  • 显示范围: -1999 ~ 9999,小数点位置任意设置
产品介绍
  18种测量功能,支持各种脉冲测量应用
  可配接无电压触点、光电开关、接近开关、旋转编码器等各种传感器
  高精度测量范围宽达0.0001Hz~100kHz
  计数值、最大值、最小值断电记忆功能,记忆/不记忆可设置
  测量值显示更新周期、显示器亮度可设置
  2 组报警输出,报警类型、动作回差、开启延时、关闭延时可设置
  光电隔离模拟信号变送输出功能,电流输出(4-20mADC,0-20mADC,0-10mADC)
  光电隔离模拟信号变送输出功能,电压输出(0-10VDC,0-5VDC,1-5VDC)
  光电隔离通讯接口RS-485/RS-232C,波特率范围2400~38400bps,Modbus RTU通讯协议

基本功能

高速加减计数器
   F01 独立输入加减计数器    F02 指令输入加减计数器    F03 相位差输入加减计数器    F04 双输入单向计数器
转速、频率、周期、占空比测量功能
   F05 转速表    F06 频率表    F07 周期    F08 占空比
时间间隔测量功能
   F09 通过速度    F10 传送周期    F11 时间差    F12 时间段
   F13 测量长度    F14 时间间隔
旋转脉冲比、差测量功能
   F15 绝对比率    F16 误差比率    F17 旋转差    F18 流量比率


主要技术规格

信号输入    IN-1, IN-2, RST, HOLD
   输入类型: 无电压触点, 电压脉冲, 集电极开路
   输入电压: 高电平4~30VDC, 低电平0~1VDC
   外部复位信号最小宽度: 20ms
传感器供电    5VDC±5%,130mA; 12VDC±5%,60mA; 24VDC±5%,30mA
测量范围或
信号输入范围
   F01/F02/F04         0~30Hz, 0~3kHz, 0~100kHz
   F03                 0~30Hz, 0~3kHz, 0~50kHz
   F05/06/F07          0.0001Hz~100kHz
   F08                 0.0001Hz~50kHz(方波)
   F09/F10/F11/F12     10ms~9999s
   F13/F14             0.01Hz~50kHz
   F15/F16/F17/F18     0.01Hz~50kHz
准确度    F05/F06/F07         ±0.02%rdg ±1digit
   F08                 ±0.05%rdg ±1digit
   F09/F10/F11/F12     ±0.05%rdg ±1digit
   F15/F16/F17/F18     ±0.05%rdg ±1digit
报警输出    继电器输出: 3A 250VAC/30VDC (阻性负载)
   晶体管输出: 100mA/35VDC
变送输出    电流变送输出: 4-20mADC(0-20mADC, 0-10mADC)  最大负载电阻600Ω
   电压变送输出: 0-10VDC(0-5VDC, 1-5VDC)  最小负载电阻2kΩ
   变送输出精度: ±0.3%FS(4-20mADC, 0-10VDC)
通讯规格    通讯接口: RS-485 (2线), 最大通讯距离500m, 每个主机最多直接连接63台仪表
             RS-232C (3线), 最大通讯距离15m
   波特率:   2400bps, 4800bps, 9600bps, 19200bps, 38400bps
电源    100-240VAC    允许范围 85~264VAC 50/60Hz
   24V  AC/DC    允许范围 20~55VAC 50/60Hz
                          20~75VDC

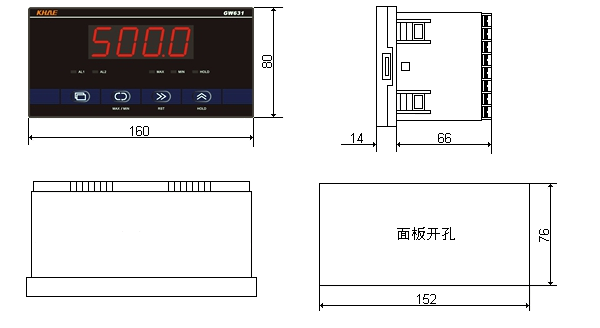

外形尺寸 (单位:mm)

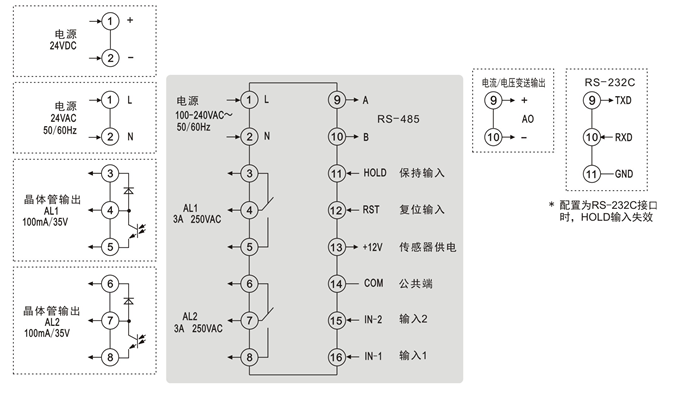

仪表端子排布与接线

型号说明
