EM21V交直流数字电压表
更新：2014-12-10 10:10:23 点击：
- 面框尺寸： 96 x 48 mm
- 显示器： 4位LED，红色，字高14.2mm
- 显示范围： -1999 ～ 9999，小数点位置可设置
产品介绍
交流、直流、多量程输入，精确测量
4 位LED显示，-1999 ～ 9999
零点显示值、满度显示值、小数点位置任意设置
数字滤波功能滤除干扰信号，改善显示值的稳定性
2 组报警输出，动作模式、开启延时、关闭延时灵活设置
具有上电报警延时功能，避免上电过程误报警
主要技术规格
| 测量类型 | 输入通道 | 测量范围 | 接线端子 | 显示方式 | 红色高亮度数码管, 字高14.2mm(0.56") |
| 交流电压ACV | 500V | 0～500V | ⑪-⑮ | 显示范围 | -1999 ～ 9999, 小数点位置可设置 |
| 100V | 0～100V | ⑫-⑮ | 超限显示 |
HHHH、LLLL(输入信号超出显示范围或超出量程的120%) EEEE(输入信号过大, 无法测量) |
|
| 10V | 0～10V | ⑬-⑮ | |||
| 1V | 0～1V | ⑭-⑮ | 准确度 | DCV ±0.5%FS±2d; ACV ±0.5%FS±5d(45～450Hz) | |
| 直流电压DCV | 500V | -100～500V | ⑪-⑮ | 报警输出 | 继电器输出, 触点容量为2A/250VAC/30VDC(阻性负载) |
| 100V | -20～100V | ⑫-⑮ | 电源 | 100-240VAC 50/60Hz (电压允许范围:额定值的85%～110%) | |
| 10V | -2～10V | ⑬-⑮ | 消耗功率 | ≤2W | |
| 1V | -0.2～1V | ⑭-⑮ | 使用环境 | 温度 0～50℃, 相对湿度≤85%RH |

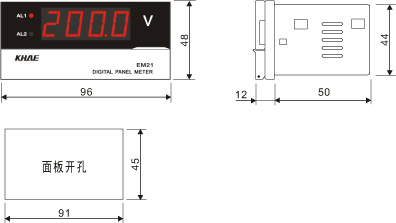

外形尺寸 (单位：mm)

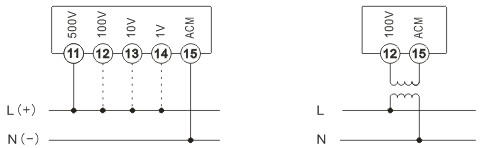

仪表端子排布与接线
电源 报警继电器输出 输入通道(ACM为公共端)
交（直）流电压≤500V时直接接入 交流电压＞500V时经互感器接入
型号说明
