GW631多功能脉冲表
更新：2014-12-9 15:49:06 点击：
- 面框尺寸： 160 x 80 mm
- 显示器： 6位LED，红色，字高20.3mm
- 显示范围： -199999 ～ 999999，小数点位置任意设置
产品介绍
18种测量功能，支持各种脉冲测量应用 可配接无电压触点、光电开关、接近开关、旋转编码器等各种传感器 高精度测量范围宽达0.0001Hz～100kHz 计数值、最大值、最小值断电记忆功能，记忆/不记忆可设置 测量值显示更新周期、显示器亮度可设置 2 组报警输出，报警类型、动作回差、开启延时、关闭延时可设置 光电隔离模拟信号变送输出功能，电流输出(4-20mADC，0-20mADC，0-10mADC) 光电隔离模拟信号变送输出功能，电压输出(0-10VDC，0-5VDC，1-5VDC) 光电隔离通讯接口RS-485/RS-232C，波特率范围2400～38400bps，Modbus RTU通讯协议 基本功能
| 高速加减计数器 | |||
| F01 独立输入加减计数器 | F02 指令输入加减计数器 | F03 相位差输入加减计数器 | F04 双输入单向计数器 |
| 转速、频率、周期、占空比测量功能 | |||
| F05 转速表 | F06 频率表 | F07 周期 | F08 占空比 |
| 时间间隔测量功能 | |||
| F09 通过速度 | F10 传送周期 | F11 时间差 | F12 时间段 |
| F13 测量长度 | F14 时间间隔 | ||
| 旋转脉冲比、差测量功能 | |||
| F15 绝对比率 | F16 误差比率 | F17 旋转差 | F18 流量比率 |
主要技术规格
| 信号输入 |
IN-1, IN-2, RST, HOLD 输入类型: 无电压触点, 电压脉冲, 集电极开路 输入电压: 高电平4～30VDC, 低电平0～1VDC 外部复位信号最小宽度: 20ms |
| 传感器供电 | 5VDC±5%,130mA; 12VDC±5%,60mA; 24VDC±5%,30mA |
|
测量范围或 信号输入范围 |
F01/F02/F04 0～30Hz, 0～3kHz, 0～100kHz F03 0～30Hz, 0～3kHz, 0～50kHz F05/06/F07 0.0001Hz～100kHz F08 0.0001Hz～50kHz(方波) F09/F10/F11/F12 10ms～9999s F13/F14 0.01Hz～50kHz F15/F16/F17/F18 0.01Hz～50kHz |
| 准确度 |
F05/F06/F07 ±0.02%rdg ±1digit F08 ±0.05%rdg ±1digit F09/F10/F11/F12 ±0.05%rdg ±1digit F15/F16/F17/F18 ±0.05%rdg ±1digit |
| 报警输出 |
继电器输出: 3A 250VAC/30VDC (阻性负载) 晶体管输出: 100mA/35VDC |
| 变送输出 |
电流变送输出: 4-20mADC(0-20mADC, 0-10mADC) 最大负载电阻600Ω 电压变送输出: 0-10VDC(0-5VDC, 1-5VDC) 最小负载电阻2kΩ 变送输出精度: ±0.3%FS(4-20mADC, 0-10VDC) |
| 通讯规格 |
通讯接口: RS-485 (2线), 最大通讯距离500m, 每个主机最多直接连接63台仪表 RS-232C (3线), 最大通讯距离15m 波特率: 2400bps, 4800bps, 9600bps, 19200bps, 38400bps |
| 电源 |
100-240VAC 允许范围 85～264VAC 50/60Hz 24V AC/DC 允许范围 20～55VAC 50/60Hz 20～75VDC |

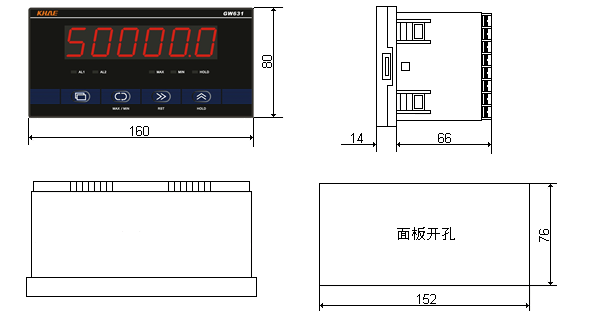

外形尺寸 (单位：mm)
仪表端子排布与接线
型号说明
